Inverter fuori rete a fase divisa

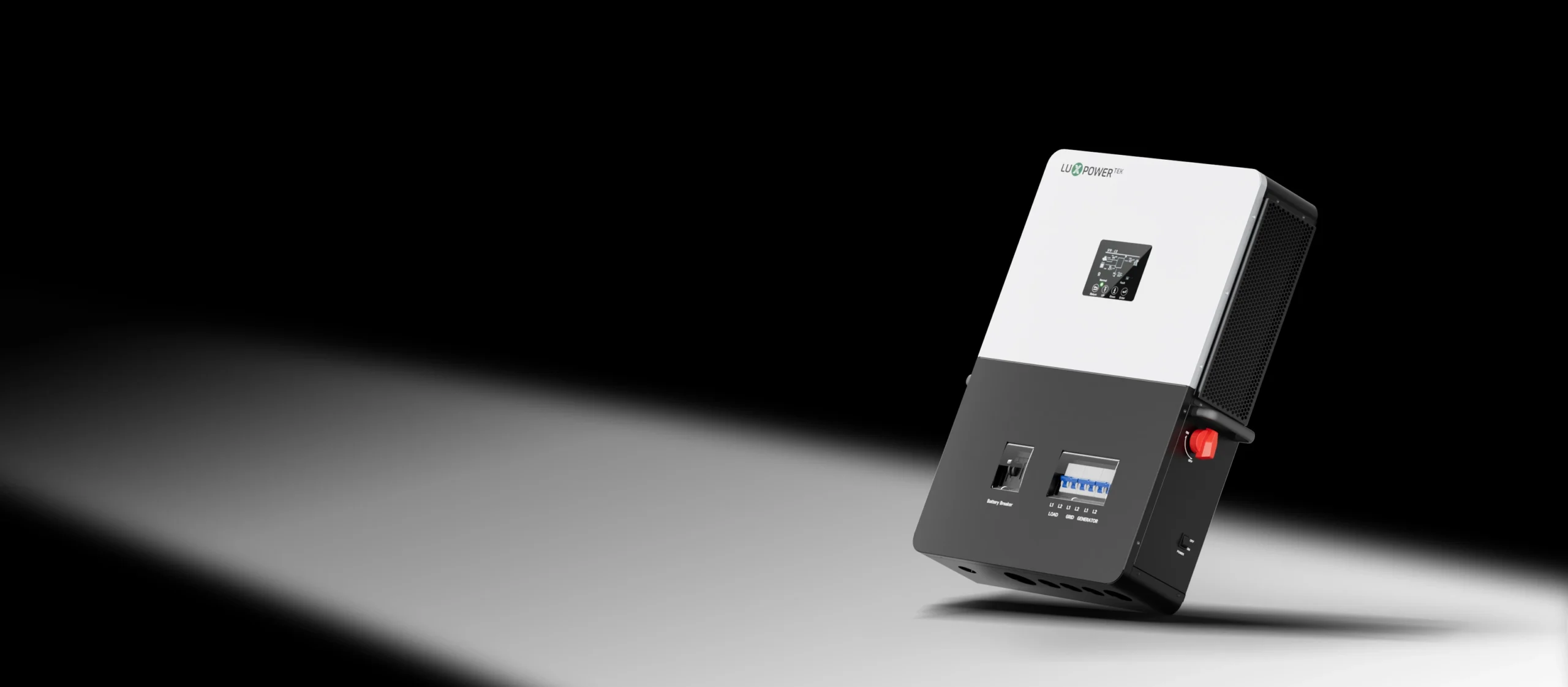

L'SNA-US 6K è un inverter per sistemi di accumulo energetico residenziali progettato per applicazioni nordamericane. Integra impianti fotovoltaici, sistemi di accumulo a batteria e fonti di alimentazione CA per fornire una gestione flessibile dell'energia e un'alimentazione di backup per i carichi residenziali.

L'SNA-US 6K è progettato principalmente per applicazioni di accumulo e backup di energia. Può funzionare con impianti fotovoltaici, batterie e fonti di alimentazione CA. Le funzioni di interazione con la rete disponibili dipendono dalla versione del prodotto, dalla configurazione del sistema e dai requisiti locali applicabili.

Sì. L'SNA-US 6K è progettato per i sistemi di alimentazione residenziali bifase nordamericani, consentendogli di supportare carichi domestici a 120 V e 240 V.

Sì. In un sistema bifase opportunamente configurato, può alimentare carichi a 120 V e a 240 V. La capacità del sistema e i requisiti dei singoli carichi devono rimanere entro i limiti operativi dell'inverter.

Sì. Può essere utilizzato in applicazioni off-grid con fotovoltaico e accumulo a batteria, senza richiedere la disponibilità continua della rete elettrica.

Sì. Se installato correttamente con accumulo a batteria e carichi di backup, l'inverter può continuare a fornire energia anche durante un'interruzione della rete elettrica.

Sì. Il sistema può funzionare a batteria e con una fonte di alimentazione CA disponibile anche quando il pannello fotovoltaico non è collegato.

La possibilità di funzionamento senza batteria dipende dalla configurazione del sistema e dalle condizioni operative. Per un funzionamento di backup affidabile, si consiglia l'utilizzo di batterie di accumulo.

Sì. La capacità della batteria può essere aumentata entro i limiti del sistema supportato, a condizione che le batterie aggiuntive soddisfino le specifiche elettriche e di comunicazione richieste.

Dipende dal fabbisogno energetico simultaneo dell'abitazione. Un inverter da 6 kW può alimentare molti carichi domestici essenziali, ma è necessario tenere conto di elettrodomestici di grandi dimensioni come condizionatori centralizzati, scaldabagni elettrici, asciugatrici, fornelli e pompe durante la progettazione del sistema.

La dimensione consentita dell'impianto fotovoltaico dipende dalla tensione di ingresso, dalla corrente, dal MPPT e dalla potenza massima di potenza fotovoltaica dell'inverter. Progettare sempre l'impianto fotovoltaico in base alla scheda tecnica e al manuale di installazione più recenti.

Laddove siano disponibili ingressi MPPT separati, le stringhe fotovoltaiche con orientamenti diversi possono essere assegnate a MPPT differenti. Le stringhe collegate allo stesso MPPT devono avere caratteristiche elettriche compatibili.

Il sovradimensionamento dell'impianto fotovoltaico è possibile entro i limiti di ingresso fotovoltaico specificati dall'inverter. Non devono essere superati la tensione a circuito aperto massima, l'intervallo di tensione MPPT, la corrente di ingresso e la potenza fotovoltaica massima raccomandata.

L'installazione deve rispettare i requisiti ambientali e di contenimento specifici del modello SNA-US. Si raccomanda un'installazione in un luogo protetto e ben ventilato, al riparo da allagamenti e da un'eccessiva esposizione diretta.

Il dimensionamento dei cavi e della protezione da sovracorrente dipende dalla tensione di sistema, dalla corrente, dalla lunghezza dei conduttori, dal metodo di installazione e dalle normative elettriche applicabili. Attenersi alle più recenti istruzioni di installazione LuxpowerTek e ai requisiti delle normative locali.

La lunghezza dei cavi della batteria dovrebbe essere ridotta al minimo, ove possibile. Cavi più lunghi aumentano la caduta di tensione e potrebbero richiedere conduttori di sezione maggiore. I sistemi a batteria ad alta corrente richiedono particolare attenzione al dimensionamento dei cavi e alla qualità delle connessioni.

L'inverter è progettato per funzionare con sistemi di batterie a bassa tensione compatibili. Le batterie al litio supportate possono comunicare con l'inverter tramite l'apposito protocollo BMS.

LuxpowerTek supporta la comunicazione con diverse marche e modelli di batterie. Prima di scegliere una batteria di terze parti, consultare l'elenco di compatibilità più recente di LuxpowerTek.

Il dimensionamento della batteria dipende sia dalla durata di autonomia richiesta sia dalla potenza massima erogabile. La capacità in kWh determina per quanto tempo i carichi possono funzionare, mentre la corrente di scarica massima della batteria determina quanta potenza istantanea può fornire.

Due batterie con la stessa capacità in kWh possono avere correnti di scarica massime diverse. Se la batteria non è in grado di fornire una corrente sufficiente, l'inverter potrebbe non essere in grado di erogare la sua piena potenza anche in presenza di una quantità sufficiente di energia immagazzinata.

Le batterie compatibili possono essere aggiunte in base ai requisiti di configurazione supportati dal produttore della batteria e da LuxpowerTek.

Generalmente si sconsiglia di utilizzare batterie di marche diverse nello stesso banco batterie, poiché la comunicazione con il BMS, le caratteristiche di tensione e i limiti di carica/scarica potrebbero differire.

Questa pratica dovrebbe essere generalmente evitata, a meno che non sia specificamente approvata dal produttore della batteria. Differenze di capacità, resistenza interna e stato di salute possono influire sulle prestazioni del banco batterie.

L'inverter potrebbe visualizzare un avviso di comunicazione della batteria o limitare il funzionamento della batteria a seconda della modalità batteria configurata. Verificare il cavo di comunicazione, il protocollo della batteria e lo stato del BMS.

Sì, se supportato dalla configurazione del sistema. Un generatore compatibile può fornire una fonte di energia CA aggiuntiva quando l'energia solare e quella delle batterie non sono sufficienti.

Sì. L'energia del generatore può essere utilizzata per caricare la batteria quando la ricarica tramite generatore è abilitata e configurata correttamente.

Questa funzionalità può essere supportata a seconda della capacità del generatore e delle impostazioni dell'inverter. La potenza disponibile del generatore deve essere sufficiente sia per la richiesta di carico che per la potenza di carica configurata.

Il dimensionamento del generatore deve tenere conto del fabbisogno energetico domestico, della potenza di carica della batteria desiderata e della potenza di uscita continua del generatore. Il generatore deve inoltre soddisfare i requisiti di tensione e frequenza CA accettabili dall'inverter.

Se la richiesta di carico più la richiesta di ricarica della batteria superano la potenza disponibile del generatore, la potenza di ricarica deve essere limitata di conseguenza. Un dimensionamento errato può causare sovraccarico del generatore o funzionamento instabile.

La disponibilità del controllo del generatore dipende dalla versione di SNA-US e dalla configurazione del sistema. Laddove supportato, l'avvio e l'arresto del generatore possono essere controllati in base alle condizioni operative configurate.

L'inverter rileva la perdita dell'alimentazione CA e alimenta i carichi di backup collegati utilizzando l'energia disponibile dalla batteria e dai pannelli solari, in base alla configurazione del sistema.

Possono essere alimentati solo i carichi collegati al sistema di backup configurato. Se questo includa l'intera abitazione dipende dalla configurazione dell'impianto elettrico e dalla capacità di carico totale.

Potenzialmente sì, ma i condizionatori d'aria possono avere una potenza di spunto significativamente superiore alla loro potenza di funzionamento normale. Occorre considerare la capacità di assorbimento di corrente di picco dell'inverter, la capacità di scarica della batteria e gli altri carichi simultanei.

Può supportare carichi di pompaggio compatibili quando sia i requisiti di funzionamento che quelli di avviamento rientrano nelle capacità del sistema. La corrente di avviamento del motore deve essere verificata durante la progettazione del sistema.

L'inverter potrebbe entrare in modalità di protezione da sovraccarico se la richiesta di carico supera i limiti operativi o di picco supportati. Ridurre il carico collegato prima di riavviare se la protezione si attiva.

La targhetta dell'apparecchio indica normalmente la potenza erogata durante il funzionamento, mentre motori e compressori potrebbero richiedere una corrente diverse volte superiore a quella normale durante l'avvio. Anche la capacità della batteria e altri carichi simultanei influiscono sulla possibilità che l'apparecchio si avvii correttamente.

Sì. Il sistema può essere configurato per utilizzare l'energia solare disponibile per i consumi domestici in base alla strategia operativa selezionata.

Sì. L'energia fotovoltaica disponibile può essere utilizzata per caricare la batteria in base alla modalità operativa e alle impostazioni della batteria selezionate.

Sì. La ricarica CA può essere attivata ove necessario, in base alla modalità operativa selezionata e alle impostazioni di sistema.

Le funzioni di programmazione supportate consentono di gestire la carica e la scarica della batteria in base a diversi intervalli di tempo.

Sì. È possibile utilizzare il livello minimo di carica della batteria (SOC) e le relative impostazioni per preservare un'adeguata riserva di energia di backup.

La scarica della batteria verrà limitata o interrotta in base alle impostazioni di protezione e funzionamento configurate.

A seconda dell'architettura del sistema esistente, potrebbero essere possibili interventi di retrofit. Prima dell'installazione, è necessario esaminare l'inverter fotovoltaico esistente, la topologia elettrica, il sistema di batterie e la funzionalità di backup prevista.

L'accoppiamento in corrente alternata consente di integrare un inverter fotovoltaico esistente o aggiuntivo sul lato CA di un sistema di accumulo di energia, anziché collegare tutti i pannelli solari direttamente agli ingressi fotovoltaici in corrente continua dell'SNA.

Potenzialmente. La possibilità di mantenerlo dipende dall'inverter esistente, dal cablaggio del sistema e dal comportamento operativo richiesto durante il normale funzionamento della rete e in caso di interruzioni.

Un inverter convenzionale connesso alla rete si spegne normalmente in caso di interruzione della rete elettrica. La possibilità che continui a funzionare come parte di un sistema di backup accoppiato in corrente alternata dipende dall'architettura del sistema e dalla compatibilità delle apparecchiature.

La capacità di funzionamento in parallelo dipende dallo specifico modello/versione di SNA-US. Laddove supportato, è possibile configurare più unità compatibili per aumentare la potenza del sistema.

Laddove sia supportato il funzionamento in parallelo, il sistema può essere progettato tenendo conto di future espansioni. Prima di aggiungere unità, è necessario verificare la compatibilità, il firmware, il cablaggio e la configurazione della batteria.

Sì, entro i limiti del sistema di batterie supportato e i requisiti del produttore.

Sì. Gli inverter che operano insieme devono utilizzare firmware compatibili per garantire una comunicazione corretta e un funzionamento coordinato.

Sì. Con un dispositivo di comunicazione adeguato e una connessione internet, gli utenti possono monitorare il funzionamento del sistema tramite la piattaforma di monitoraggio LuxpowerTek.

A seconda della configurazione del sistema, gli utenti possono visualizzare la produzione fotovoltaica, lo stato della batteria, l'ingresso CA, il consumo del carico, lo stato operativo e i dati storici relativi al consumo energetico.

No. Il funzionamento locale principale dell'inverter non dipende da una connessione internet continua. Il monitoraggio remoto verrà interrotto fino al ripristino della connessione.

Questo di solito indica un problema di comunicazione o di rete piuttosto che un guasto all'inverter. Controllare il router, il dispositivo di comunicazione e la connessione di rete.

Gli installatori autorizzati possono utilizzare gli strumenti di monitoraggio e configurazione LuxpowerTek supportati per agevolare la diagnosi remota e la configurazione del sistema.

Gli aggiornamenti del firmware supportati possono essere eseguiti da remoto quando il sistema è correttamente connesso alla piattaforma LuxpowerTek.

Verificare lo stato di carica (SOC) della batteria, lo stato del BMS, le impostazioni di carica, la disponibilità di alimentazione CA/FV e il programma di carica. Anche le condizioni di protezione della batteria possono impedire temporaneamente la ricarica.

Verificare il livello minimo di carica della batteria (SOC), la modalità operativa, il programma di scarica, i limiti del sistema di gestione della batteria (BMS) e lo stato di protezione della batteria.

Verificare la tensione del pannello fotovoltaico, gli interruttori/sezionatori CC, la polarità, l'irraggiamento solare e le condizioni operative del regolatore MPPT.

Ciò potrebbe essere causato dalle impostazioni minime di SOC, dalla modalità operativa, dai limiti di scarica della batteria, dalle impostazioni programmate o da una condizione di protezione della batteria.

L'apparecchio potrebbe richiedere un'elevata corrente di spunto all'avvio. Verificare la corrente di avviamento dell'apparecchio, la capacità di scarica della batteria, lo stato di carica della batteria e gli altri carichi in funzione contemporaneamente.

Verificare il cavo di comunicazione del BMS, il protocollo di comunicazione della batteria, l'indirizzo/le impostazioni della batteria e lo stato di funzionamento della batteria.

Verificare la tensione di ingresso CA, la frequenza, il cablaggio e lo stato dell'interruttore. Gli utilizzatori di generatori devono inoltre verificare che la potenza in uscita del generatore sia stabile e rientri nell'intervallo di ingresso accettabile dell'inverter.

Fornisci il modello dell'inverter, il numero di serie, il modello della batteria, la configurazione del sistema, il codice di errore, degli screenshot, l'ora approssimativa in cui si è verificato il problema e foto o schemi di cablaggio pertinenti. Questo aiuterà il team di supporto tecnico a diagnosticare il sistema in modo più efficiente.
